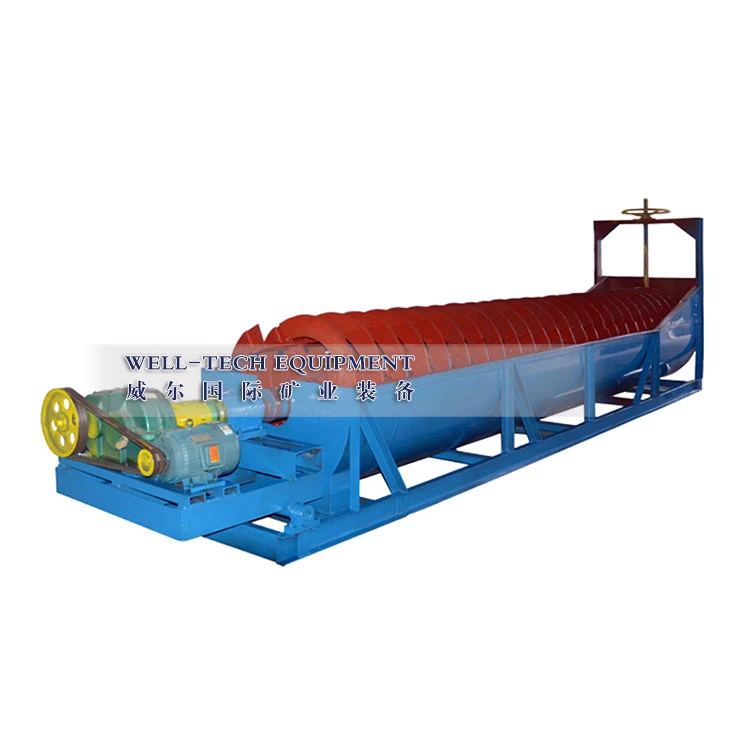

Vedenalainen spiraalin luokittelija
Kuvaukset
Vedenalainen spiraaliluokitusperiaate, jonka mukaan kiinteiden hiukkasten koko on erilainen, ominaispaino on erilainen ja sen laskeutumisnopeus nesteessä on erilainen, kun liete lähetetään spiraaliluokittimeen, hienot malmipartikkelit kelluvat vesi ja virtaa ulos ylivuotona, ja karkeat malmipartikkelit uppoavat säiliön pohjaan ja kierretään yläosaan.
Vedenalaisen luokittelijan syöttöaukko sijaitsee keskellä asutusaluetta. Vinoasti asennetun vesisäiliön alapuolella on massan lajittelualue. Ruuvi pyörii hitaasti sekoittaen massaa hienojen hiukkasten suspendoimiseksi ja ylivuotoon ylivuotopalolla. Karkeat hiukkaset uppoavat säiliön pohjaan ja kuljetetaan poistoaukkoon ruuvilla palautushiekana.
Upotusluokituksen spiraaliterä alapäässä täysin upotettuna nestepinnan alle, luokitusalue on suuri ja sileä, sopii hienojen hiukkasten luokitteluun, joka on pienempi kuin 0,15 mm ja jolla on suurempi ylivuototuotanto.
Ominaisuudet:
1: Ylivuotopään spiraali vajoaa nestepinnan alapuolelle asutusalueella, joka on syvä ja suuri.
2: Vedenalainen spiraaliluokitus on hyvä hienohiukkasten luokituslaitteille;
Upotustyyppisen spiraalin luokittelijan tekniset tiedot
Tyyppi | Malli | Spiraalin halkaisija (mm) | Spiraalinen pyörimisnopeus (r/min) | Säiliö | Kallistuskulma | Kapasiteetti | Virta | Paino (Kg) | |||
Pituus (mm) | Leveys (mm) | Ylivuoto (m3) | Hiekan paluu (m3) | Ajo moottori | Nostomoottori | ||||||
Upotustyyppi Yksispiraali | FLC-10 | 1000 | 6-7.4 | 8400 | 1112 | 14 ° -18 ° 30' | 75 | 473-1026 | 5.5 | -- | 6000 |
FLC-12 | 1200 | 5-7 | 8400 | 1372 | 14 ° -18 ° 30' | 120 | 1170-1630 | 7.5 | 2.2 | 11020 | |
FLC-15 | 1500 | 2.5-6 | 10500 | 1664 | 14 ° -18 ° 30' | 185 | 1140-2740 | 7.5 | 2.2 | 15340 | |
FLC-20 | 2000 | 3.6-5.5 | 12900 | 2220 | 14 ° -18 ° 30' | 320 | 3890-5940 | 11/15 | 3 | 29060 | |
FLC-24 | 2400 | 3.64 | 11130 | 2600 | 14 ° -18 ° 30' | 455 | 6800 | 18.5 | 4 | 37267 | |
FLC-30 | 3000 | 3.2 | 14300 | 3200 | 14 ° -18 ° 30' | 705 | 11650 | 30 | 4 | 43500 | |
Upotustyyppi Kaksinkertainen spiraali | 2FLC-12 | 1200 | 6 | 8400 | 2600 | 14 ° -18 ° 30' | 240 | 1770-2800 | 7.5×2 | 1.5×2 | 19610 |
2FLC-15 | 1500 | 2.5-6 | 10500 | 3200 | 14 ° -18 ° 30' | 370 | 2280-5480 | 7.5×2 | 2.2×2 | 27450 | |
2FLC-20 | 2000 | 3.6-5.5 | 12900 | 4280 | 14 ° -18 ° 30' | 640 | 7780-11880 | 11×2 15×2 | 3×2 | 50000 | |
2FLC-24 | 2400 | 3.67 | 11130 | 5100 | 14 ° -18 ° 30' | 910 | 13700 | 37 | 4×2 | 65283 | |
2FLC-30 | 3000 | 3.2 | 14300 | 6300 | 14 ° -18 ° 30' | 1410 | 23300 | 45 | 4×2 | 84870 | |
